Ефективното управление на електроразпределителните мрежи изисква навременно установяване на повреди, които невинаги водят до незабавно задействане на защитата или прекъсване на електрозахранването. Скъсаните проводници, периодично проявяващите се неизправности и повредите с високо преходно съпротивление могат да останат неоткрити, когато възможностите за дистанционно наблюдение са ограничени. Това затруднява локализирането им и може да увеличи времето за отстраняване на проблема, особено при дълги въздушни електропроводи и труднодостъпни участъци.

„За да подпомогне диагностиката и поддръжката на мрежите средно напрежение (СН), Megger разработи Megger Grid Analytics (MGA) – система, която съчетава интелигентни сензори, комуникационно оборудване и софтуер за събиране и анализ на данни. Решението предоставя информация за състоянието на електроразпределителната инфраструктура и подпомага откриването и локализирането на неизправности. Конфигурацията се определя според характеристиките на конкретната мрежа, измервателните задачи и изискванията към комуникацията със съществуващите системи за управление“, коментираха от Мегер България.

Мониторинг на мрежата и анализ на работните параметри

Megger Grid Analytics събира данни от електроразпределителната мрежа и ги обработва чрез специализиран софтуер. Информацията може да се използва за установяване на участъци с повишен риск от повреда, проследяване на потоците на електроенергия и наблюдение на показателите за качество на електрическата енергия в реално време. Анализът подпомага планирането на техническите проверки и поддръжката според установените състояния, вместо да се разчита единствено на периодични инспекции или реакция след авария.

„По-точното локализиране на неизправностите може да съкрати времето за намиране на мястото на повредата и възстановяване на електрозахранването. Това е от значение за показателя SAIDI (System Average Interruption Duration Index), който измерва средната продължителност на прекъсванията на електрозахранването за един потребител за определен период“, обясниха от Мегер България.

Системата може да се интегрира със системи за управление на електроразпределението (DMS), SCADA инфраструктури и усъвършенствани системи за управление на електроразпределителни мрежи (ADMS). Така данните от сензорите могат да се използват заедно с информацията от останалите системи за наблюдение и управление. За защита на обменяната информация се предвижда криптиране на комуникацията чрез SSL/TLS технологии.

Сензори, комуникационни устройства и софтуер

Решението MGA включва три основни групи компоненти: сензори за наблюдение на електропроводите, комуникационни устройства за предаване на данните и софтуер за тяхното събиране и анализ. При проектирането на системата Megger съобразява броя и разположението на сензорите, измервателното оборудване, комуникационната инфраструктура и сървърната конфигурация с конкретните условия на експлоатация.

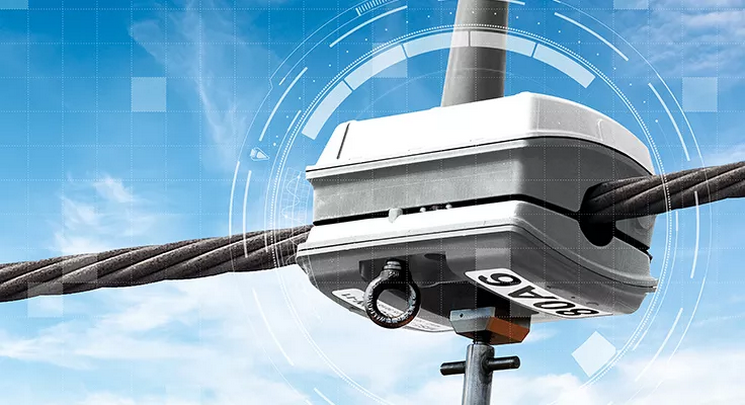

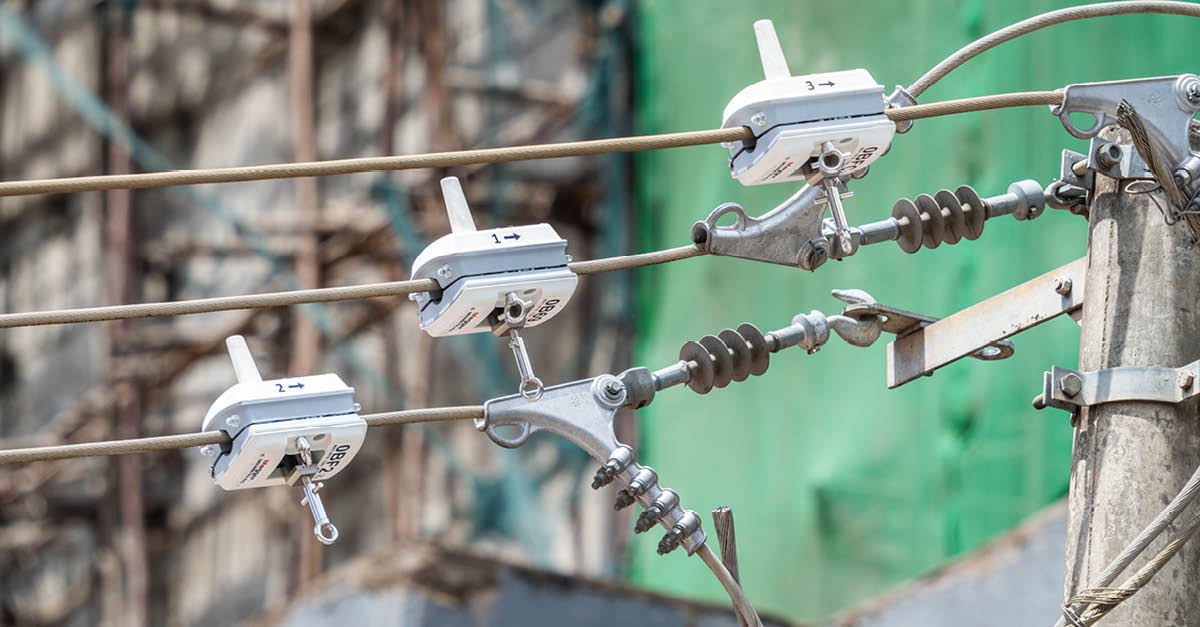

MS5000 е безжична система за онлайн мониторинг на въздушни електропроводи в преносните и разпределителните мрежи. Тя предоставя информация за възникнали повреди и състоянието на мрежата и допълва функционалността на системите за управление на електроразпределението. Специализираният хардуер и алгоритмите са разработени с оглед на ниската консумация на енергия и стабилната работа на радиокомуникационни мрежи с голям брой устройства.

Към серията принадлежи и MS5900 – безжичен мрежов сензор от следващо поколение, предназначен за локализиране на повреди и предаварийни състояния по въздушни електропроводи. Системата осигурява висока точност при локализирането, а възможностите за конфигуриране на сензорите позволяват адаптиране към различни мрежови условия и внедряване в по-голям мащаб.

„За връзка със сензорите MS5000 се използва MS3010 – шлюз/маршрутизатор, който осигурява комуникацията с останалите компоненти на системата. Събраните данни се обработват от софтуерната платформа MGA, която предоставя информация за регистрираните събития и параметрите на мрежата. Това позволява на операторите да проследяват установените отклонения и да използват резултатите от анализа при планиране на техническите дейности“, отбелязаха от Мегер България.

Откриване на повреди и оценка на рисковете

Една от задачите на Megger Grid Analytics е откриването на повреди, които трудно се установяват чрез традиционните методи за наблюдение. Прекъснатите проводници и повредите с високо преходно съпротивление могат да създадат опасни условия, без непременно да предизвикат своевременно задействане на конвенционалните защити. Наблюдението и анализът на данните от сензорите подпомагат разпознаването на подобни състояния, както и на периодично проявяващи се неизправности.

„Системата може да се използва и при контрол на растителността в близост до въздушни електропроводи. Сензорите регистрират повреди с високо преходно съпротивление, свързани с навлизането на растителност в близост до проводниците. Получената информация помага на операторите да определят кои участъци изискват проверка и да насочват екипите си към местата с установен риск. Така се ограничава необходимостта от обходи на големи територии без предварителна информация за състоянието на линиите“, продължиха коментара си от Мегер България.

Решението е приложимо при различни конфигурации на електроразпределителните мрежи, включително електроразпределителни мрежи със заземяване на неутралната точка чрез бобина на Петерсен. При избора на конфигурация се отчитат спецификите на мрежата, необходимото покритие и възможностите за комуникация между измервателните устройства и системата за анализ.

Приложение при разширяването на електроразпределителните мрежи

Промените в производството и потреблението на електроенергия, включително увеличаването на дела на възобновяемите енергийни източници, поставят допълнителни изисквания към наблюдението на електроразпределителните мрежи. Данните за работните параметри и състоянието на електропроводите могат да подпомогнат оценката на експлоатационните условия и планирането на необходимите промени в инфраструктурата.

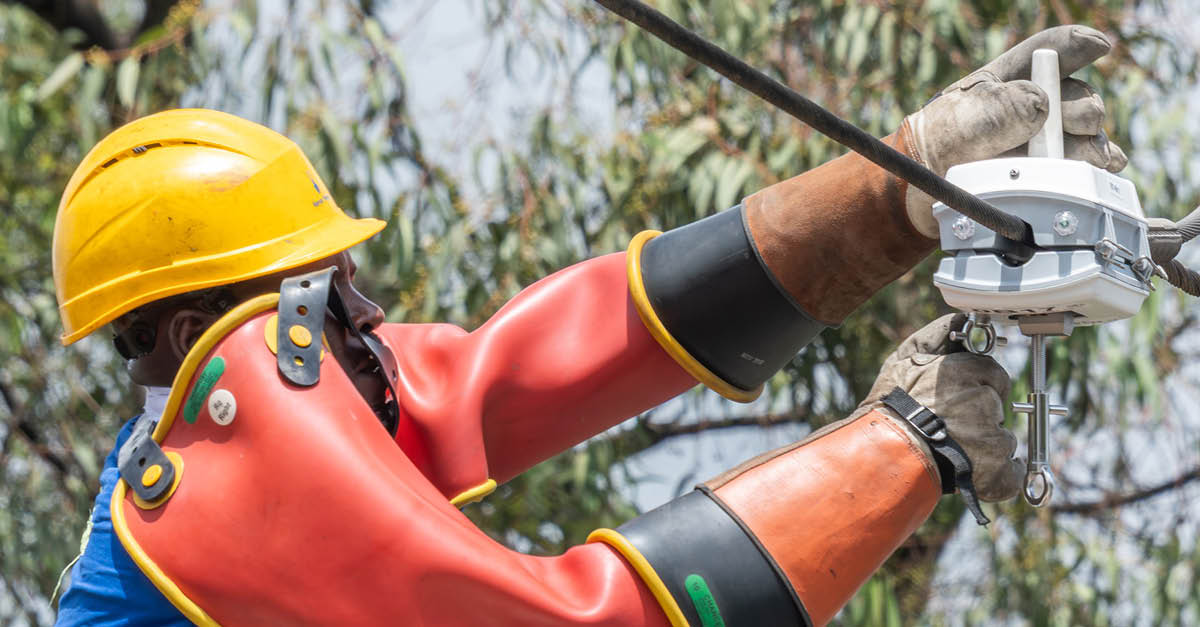

Megger предлага и технически консултации при проектирането и внедряването на MGA. Специалистите на компанията участват в определянето на местата за монтаж на сензорите, избора на измервателно и комуникационно оборудване и конфигурирането на сървърната инфраструктура. Подкрепата включва съдействие при инсталацията и анализа на събраните данни след въвеждането на системата в експлоатация.

„Използването на Megger Grid Analytics позволява на мрежовите оператори да разполагат с допълнителна информация за състоянието на въздушните електропроводи и да планират поддръжката въз основа на установените отклонения. Практическият резултат зависи от конфигурацията на системата, покритието на наблюдаваната мрежа и начина, по който данните се включват в процесите по диагностика и експлоатация. Мегер България осигурява подкрепа при проектирането и внедряването на MGA, включително съдействие при инсталацията и анализа на събраните данни след въвеждането на системата в експлоатация“, допълниха още от Мегер България.
