При изграждането на електрически инсталации голяма част от времето се отделя не за самото полагане на кабелите, а за подготовката и изпълнението на отделните връзки. Рязане, оголване, свързване, маркиране и проверка на множество проводници на строителната площадка означават повече монтажни операции и по-голяма зависимост от условията на обекта. При големи сгради, хотелски комплекси, офисни пространства и модулни конструкции този подход може да усложни организацията на работата, особено когато инсталациите трябва да бъдат изградени в кратки срокове.

„Системата WINSTA® на WAGO предлага друга организация на електрическия монтаж. Чрез комбинация от щекерни съединители, предварително конфекционирани кабели, разпределителни кутии и специализирани решения за осветление и сградна автоматизация голяма част от свързването може да бъде подготвена предварително. На обекта отделните елементи се съединяват посредством щекерни връзки, като механичното кодиране и цветовата идентификация подпомагат правилното конфигуриране на инсталацията“, коментираха от водещата търговска и инженерингова фирма Ритбул, която е дистрибутор на решенията на WAGO за българския пазар.

Щекерно свързване вместо обработка на кабелите на място

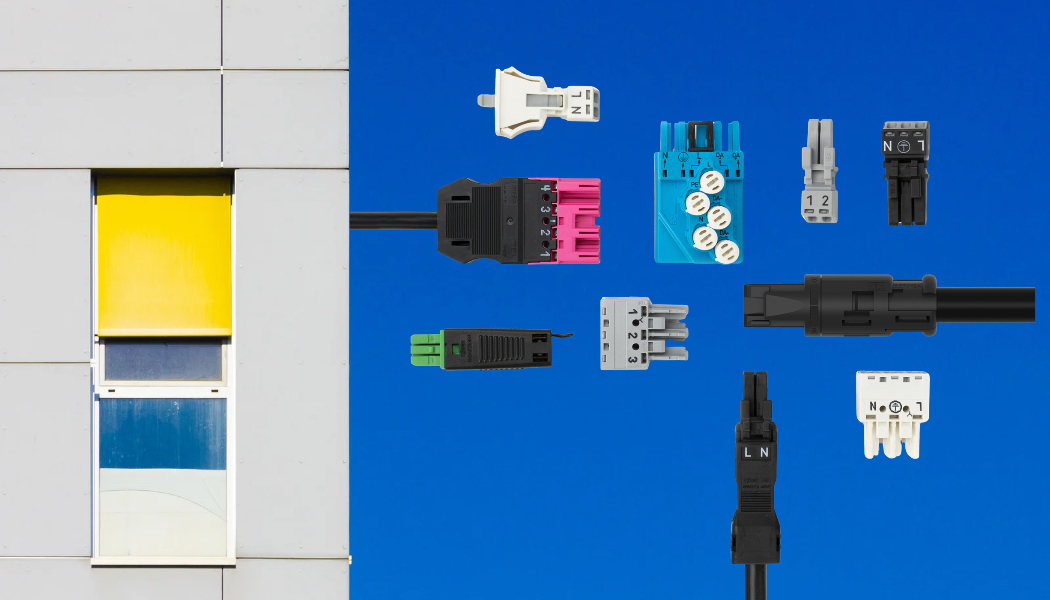

WINSTA® е система за електрическо свързване, разработена за инсталации, при които бързото и стандартизирано изпълнение има съществено значение. Концепцията включва различни типове щекери и букси, конектори за устройства и печатни платки, разпределителни компоненти и фабрично конфекционирани кабели.

„Важна част от системата е пружинната технология CAGE CLAMP®, използвана за осъществяване на електрическия контакт. При нея проводникът се притиска посредством пружинен елемент, вместо да се фиксира чрез традиционно винтово затягане. Това позволява бързо изпълнение на връзката и улеснява последващото разединяване при необходимост от сервиз или подмяна“, обясниха от Ритбул.

Предварително конфекционираните кабели са друг съществен елемент от концепцията. Те могат да бъдат доставени с монтирани конектори и с дължина, съобразена с проектните изисквания. Така редица операции, които обичайно се извършват на място, се прехвърлят към предварителната подготовка на инсталацията.

MINI, MIDI и MAXI за различни електрически натоварвания

Продуктовата гама WINSTA® е структурирано в серии с различни размери и параметри. WINSTA® MINI е предназначена за приложения, при които пространството за монтаж е ограничено. Системата се използва при LED осветление, управляваща апаратура и други компактни устройства. Допустимото сечение на проводниците достига 1.5 mm², а номиналният ток – 16 A.

При по-високи изисквания към протичащия ток на помощ идва WINSTA® MIDI, която работи с проводници със сечение до 4 mm² и номинален ток до 25 A. Компонентите се предлагат с 2 до 7 полюса, а конструкцията позволява до два извода за проводници на полюс. Това позволява изграждането на разпределени електрически връзки с последователно свързване на консуматори.

„WINSTA® MAXI е предназначена за силови връзки, при които се изисква протичането на по-високи токове и съответно за проводници с по-големи сечения. Компонентите могат да се комбинират с разпределителните кутии WINSTA®, като конструкцията е ориентирана към ниски загуби и ограничаване на падовете на напрежение при по-дълги кабелни линии“, отбелязаха от Ритбул.

Кодиране и идентификация на електрическите връзки

При модулните инсталации правилната идентификация на отделните вериги е също толкова важна, колкото и самото електрическо свързване. WINSTA® използва механично кодиране, цветово обозначаване и възможности за маркиране, чрез които се улеснява разпознаването на съвместимите компоненти.

„Механичното кодиране предотвратява свързването на несъвместими елементи, а цветовата идентификация позволява бързо визуално разграничаване на различни вериги. Това има практическо значение при инсталации с множество еднакви на вид съединители, при които грешното включване може да доведе до неправилна работа на съответния консуматор или система“, поясниха от Ритбул.

Възможността за разединяване без демонтиране на кабелната линия е полезна и при техническо обслужване. При повреда или необходимост от подмяна съответният компонент може да бъде отделен и заменен, без да се обработват отново проводниците.

Решения за осветление и сградна автоматизация

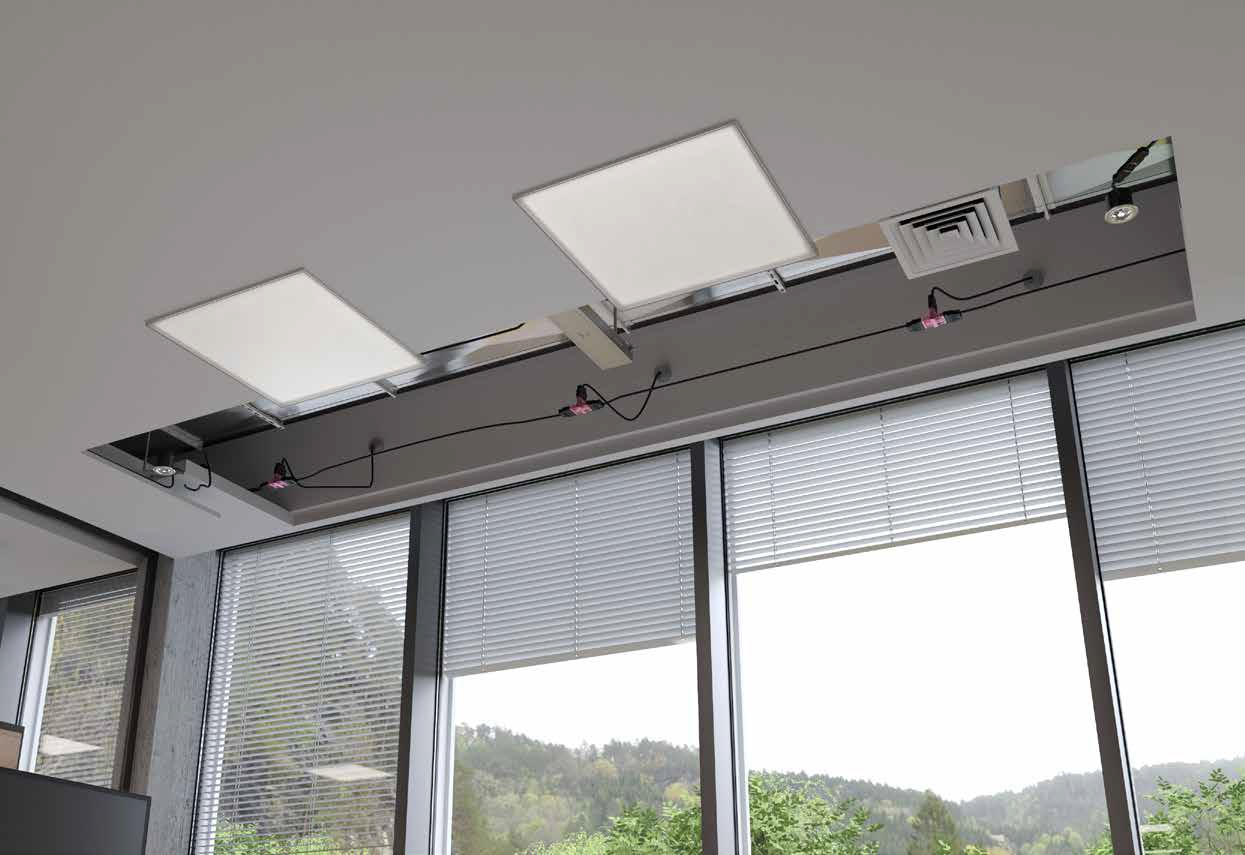

WINSTA® включва специализирани компоненти за различни инсталационни функции. Серията WINSTA® Linect® обхваща устройства за свързване на осветителни тела със стандартизиран интерфейс Linect®, който позволява както конвенционално, така и щекерно окабеляване.

При системите за сградна автоматизация се използва WINSTA® KNX. Тя е предназначена за стандартизирани шинни системи като KNX, LON® и Ethernet и работи при свръхниски напрежения до 50 V и номинален ток до 3 A. Предвидени са две възможности за кодиране, с които се ограничава рискът от неправилно свързване.

За монтаж в тръби и кухини WAGO предлага WINSTA® RD с кръгла конструкция. Формата е подходяща за прокарване на предварително конфекционирани кабели през ограничени пространства. Серията е предназначена за проводници със сечение до 2.5 mm² и номинален ток 16 или 20 A. Предлагат се 3- и 4-полюсни кабели с външен диаметър 17.5 mm.

Разпределение без прекъсване на плоския кабел

Специфично решение в гамата е WINSTA® IDC, което използва технологията Insulation Displacement Connection (IDC). При нея контактът с проводниците се осъществява чрез проникване през изолацията на плоския кабел. Това позволява изпълнение на отклонение на веригата, без прекъсване на основната кабелна линия.

„Системата работи с плоски кабели със сечение от 1.5 до 16 mm² и може да се комбинира с WINSTA® MIDI и WINSTA® KNX. Свързването към избрана точка на кабела се извършва чрез механизъм, който осъществява контакт с проводниците през изолацията. Това позволява изграждането на отклонения по силови и комуникационни линии, без основната кабелна линия да бъде разделяна“, информираха от Ритбул.

Разпределителните кутии обединяват отделните връзки

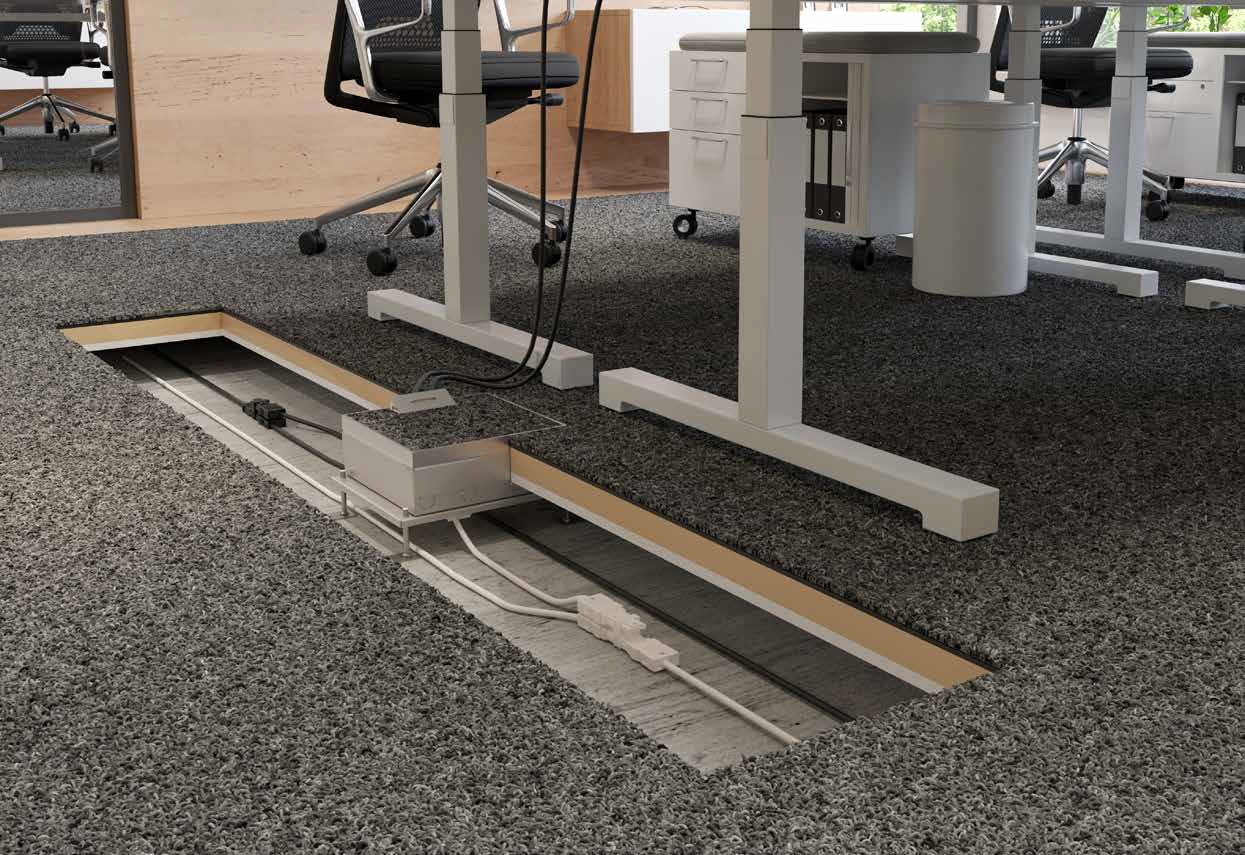

При по-сложни инсталации WINSTA® Boxes служат за структурирано разпределение на захранващи и управляващи вериги. Те могат да се използват при управлението на моторизирани слънцезащитни устройства със SMI интерфейс (Standard Motor Interface), както и при системи за осветление с DALI управление (Digital Addressable Lighting Interface).

System Box позволява изграждане на разпределителни конфигурации, а чрез адаптер за DIN шина TS 35 могат да се реализират решения с монтаж на съответните компоненти върху носещата шина.

Предварителната конфигурация като част от проекта

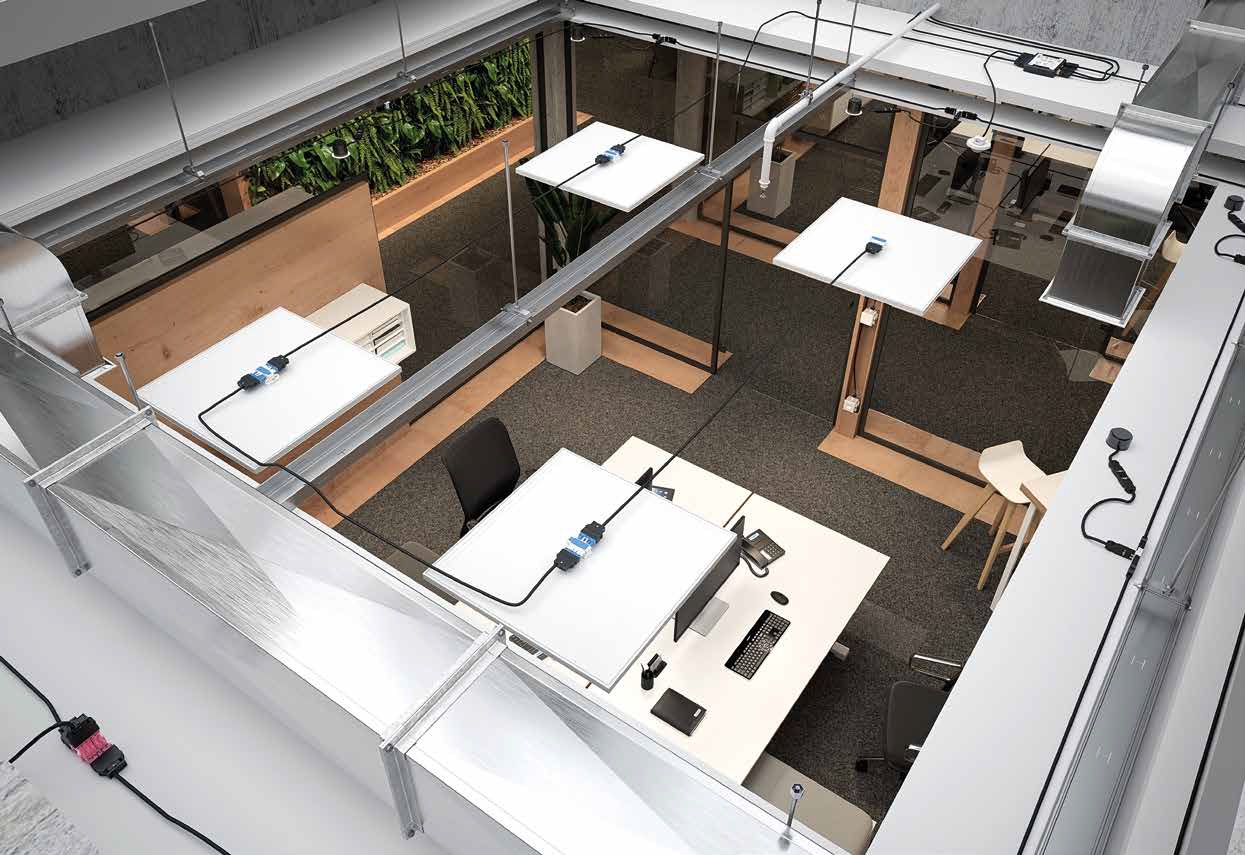

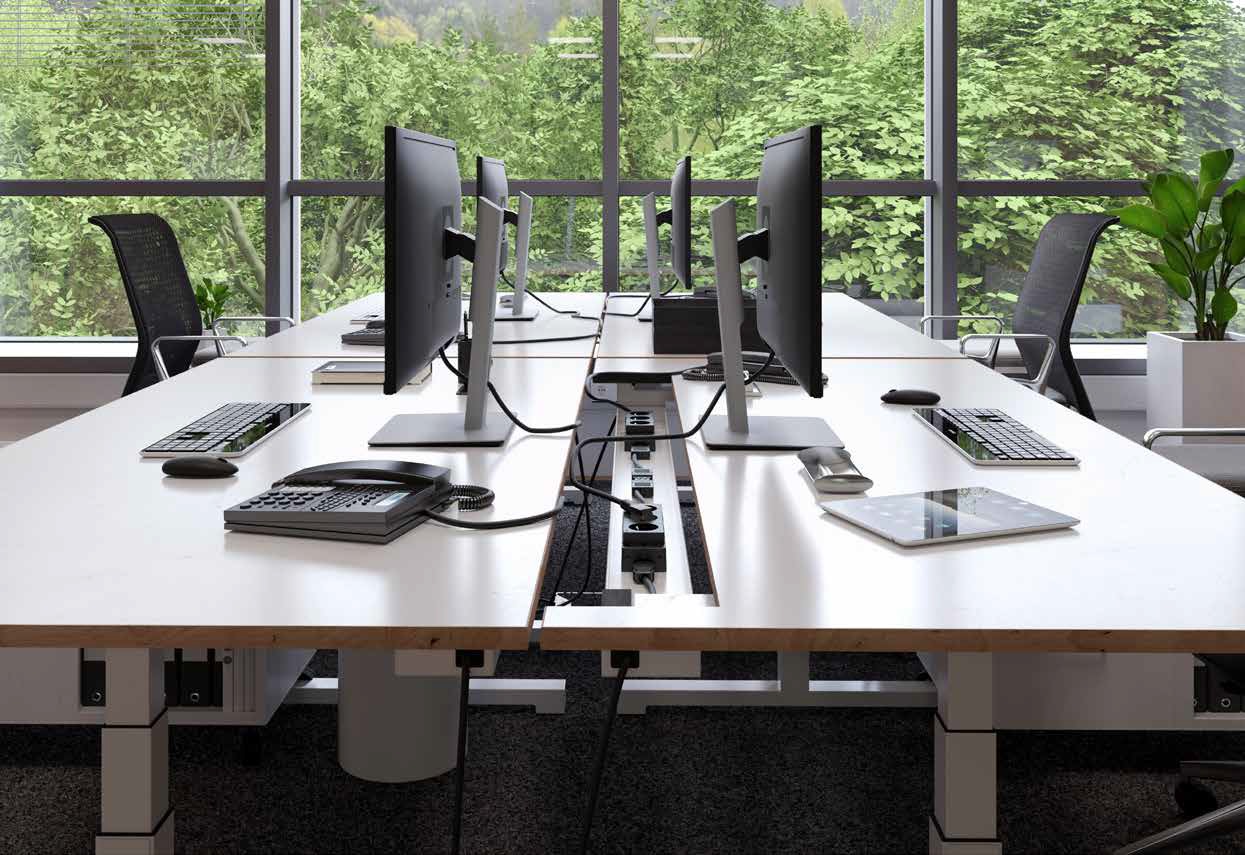

При системата WINSTA® съществената разлика спрямо традиционния монтаж се състои в това, че част от електрическата инсталация може да бъде подготвена преди доставката на обекта. Конфекционираните кабели, кодираните съединители и разпределителните компоненти позволяват определени монтажни операции да бъдат изпълнени в контролирана производствена среда.

WAGO развива този подход и чрез услугата WINSTA® Engineering, която обхваща консултиране, проектиране, производство и доставка на конфигурирани според проекта решения. Подобна организация е приложима при осветителни инсталации, системи за слънцезащита, сградна автоматизация и електрически инсталации в модулни сгради.

„При този модел електромонтажът се планира като система от предварително определени връзки и модули. На строителната площадка остава основно тяхното разполагане и щекерно съединяване. Това намалява броя на операциите по обработка на проводниците, улеснява идентификацията на веригите и създава по-ясна структура на инсталацията. При повтарящи се инсталационни конфигурации кабелите могат да бъдат предварително конфекционирани, а на обекта готовите компоненти да се свързват чрез щекерни съединители. Тази комбинация от предварителна конфекция и щекерно свързване е сред ключовите характеристики на WINSTA®“, допълниха още от Ритбул.
