Когато мощността на една DC инфраструктура достигне мегаватовия диапазон, измерването на електрическите параметри се превръща в ключова функция за управлението на енергийните потоци. Това е валидно особено за системите за съхранение на електрическа енергия, зарядна инфраструктура с висока мощност и DC разпределителните мрежи, при които токове до 1500 A и напрежения до 1500 V DC изискват измервателна апаратура, съобразена с мащаба на приложението. „Точно към този сегмент е насочена разработката на DCM2 на Carlo Gavazzi – измервателен уред за постоянен ток с директно свързване, предназначен за системи с мощност до 2.25 MW.

Новото решение намира приложение в системи за съхранение на енергия (BESS), микромрежи, разпределителни DC мрежи, промишлени приложения и зарядна инфраструктура с голяма мощност, като специално внимание е отделено на системата за тежкотоварни електрически превозни средства MCS (Megawatt Charging System)“, информираха от доказаната търговска фирма за промишлена електроапаратура и автоматизация Вайд-Бул, партньор на Carlo Gavazzi за България.

Измерване на DC параметри при високи мощности

Новият DCM2 разширява продуктовото портфолио от уреди за измерване на Carlo Gavazzi с възможности над тези на сериите DCT1 и DCM1. Докато съществуващите решения обхващат приложения за измерване на постоянен ток и напрежение до 1000 V DC и 600 A DC, новият уред е разработен за по-високите електрически параметри, характерни за съвременната DC инфраструктура с висока мощност.

„Уредът измерва постоянно напрежение и постоянен ток, както и активна мощност и електрическа енергия. Допълнително се отчитат амперчасове, работни часове и време на работа. Поддържа се измерване както на внесената, така и на отдадената енергия, което е важно при системи с двупосочен поток на електрическата енергия, каквито са BESS системите и някои архитектури на микромрежи“, отбелязаха от Вайд-Бул.

При обмен на данни през Modbus резолюцията при измерване на енергията достига 0.0001 kWh. Времето за обновяване на данните е ≤200 ms, което позволява текущите електрически параметри да бъдат наблюдавани с достатъчно висока честота в приложения за мониторинг и управление.

Един измервателен модул, два комуникационни интерфейса

Комуникационната архитектура е сред съществените характеристики на DCM2. В един уред са интегрирани RS485 с Modbus RTU и Ethernet с Modbus TCP. Така данните от измерванията могат да бъдат предавани както към локални системи за управление и автоматизация, така и към мрежови устройства и софтуерни платформи за мониторинг.

„Тази конфигурация съчетава локална визуализация на параметрите с възможност за интегриране на данните в системи за управление на енергията, мониторинг и диагностика. Carlo Gavazzi посочва именно интегрираната комуникация и възможността за мониторинг в реално време като част от предназначението на решението“, продължиха коментара си от Вайд-Бул.

BESS системи, микромрежи и зарядна инфраструктура с висока мощност

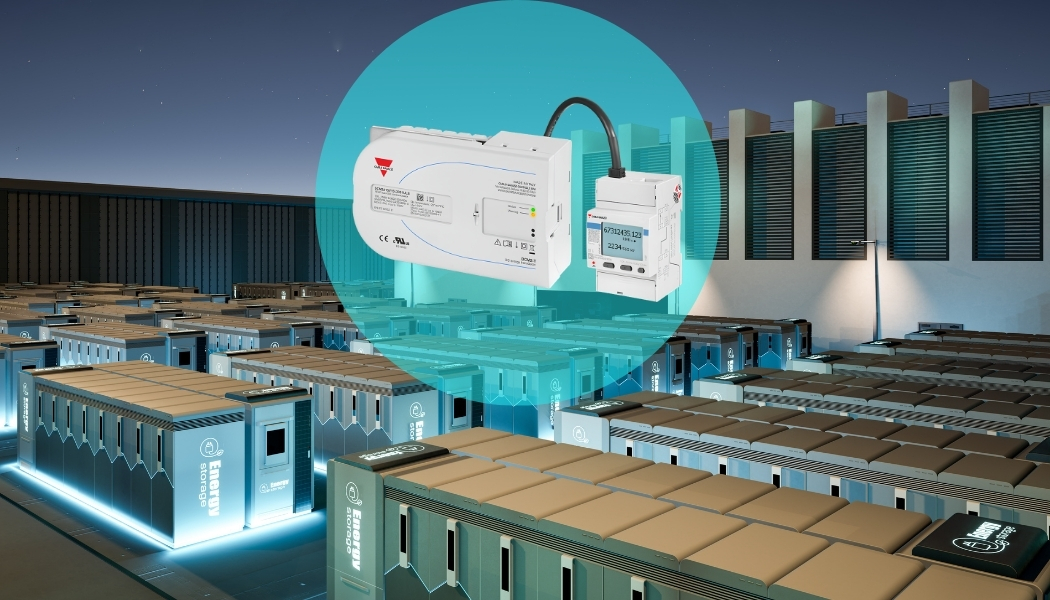

При системите за съхранение на електрическа енергия измерването на DC частта позволява проследяване на енергийния обмен между батерийните системи и силовата електроника. „DCM2 е разработен с конкретен фокус върху BESS приложения с протичането на високи токове, което съответства на тенденцията към по-високи напрежения и мощности при стационарните системи за съхранение“, отбелязаха от Вайд-Бул.

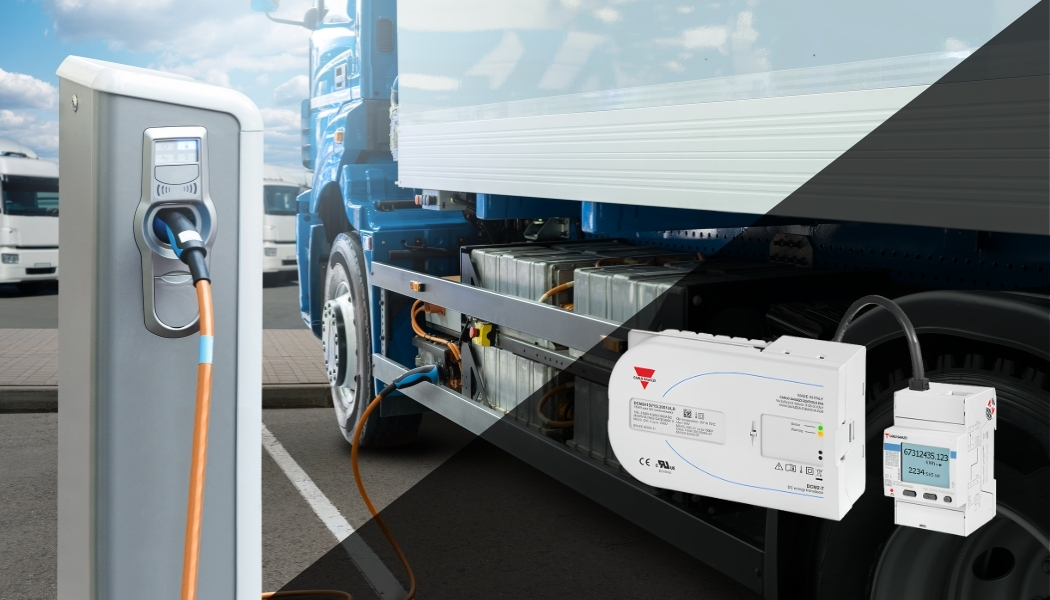

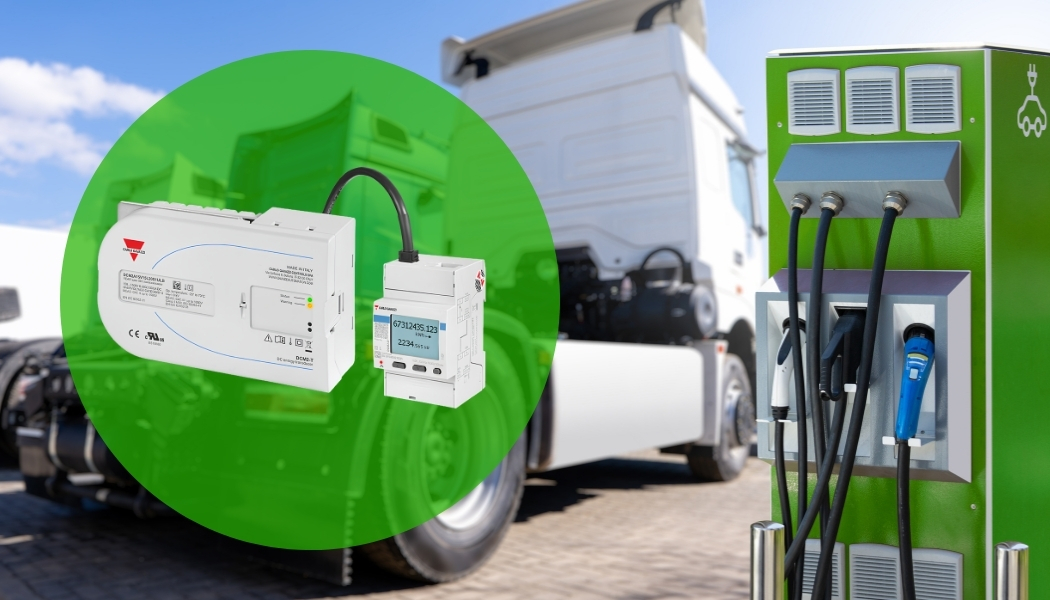

При DC разпределителните системи и микромрежите измерването на внесената и отдадената енергия подпомага проследяването на посоката и количеството на енергийните потоци. При зарядната инфраструктура приложението е още по-ясно изразено при мегаватовите зарядни станции MCS, предназначени за зареждане на камиони и други тежкотоварни превозни средства.

Диагностика и конструкция за приложения с висока мощност

DCM2 съчетава измервателни функции с диагностични възможности. Уредът разполага с аларми за превишена температура, свръхток и пренапрежение, като диагностичните съобщения могат да бъдат предавани чрез Modbus. Предвидено е и наблюдение на температурата в реално време, което подпомага контрола на работното състояние в режими с протичане на големи токове.

„Конструктивните решения включват пломбиращи се капаци на клемите и възможност за сигурен монтаж към токопроводящи шини. По този начин измервателният модул може да бъде интегриран в силови DC конфигурации, при които надеждността на електрическите връзки е съществен фактор. Спомагателното захранване е 12–24 V DC ±20%“, информираха от Вайд-Бул.

Съответствие за използване в международни приложения

DCM2 е сертифициран по cURus и съответства на изискванията на CTEP, което го позиционира и за приложения на северноамериканския пазар. Устройството има CE маркировка съгласно приложимите европейски директиви. Тези характеристики допълват предназначението му за инфраструктури, в които измервателната апаратура трябва да бъде интегрирана в международни проекти с конкретни регулаторни изисквания. „Съчетаването на измерване до 1500 V DC и 1500 A DC, възможност за работа при мощности до 2.25 MW, резолюция 0.0001 kWh, обновяване на данните за ≤200 ms и два интегрирани Modbus интерфейса превръща DCM2 в инструмент за мониторинг на DC системи с висока мощност. Така измерването се поставя непосредствено в информационната архитектура на BESS системите, микромрежите, DC разпределителните мрежи и MCS инфраструктурата – там, където управлението на енергията зависи от достоверни данни за реалния поток на електрическа енергия“, допълниха още от Вайд-Бул.
